DP 点是涂鸦 IoT 平台对功能点的定义。开发者可以在涂鸦 IoT 平台创建产品，并根据开发者的需求，定义产品功能和功能点的特征，每一个功能点，就是一个 DP 点。产品的 DP 点的集合，是产品的业务模型，也被称为产品的 Schema。当设备在涂鸦 IoT 平台激活的时候，通过激活时候所携带的产品创建所得的 PID 信息，可以获得产品的 Schema 信息。TuyaOS 会根据 Schema 信息创建设备的能力列表，并在后续的日常运行过程中根据设备的能力，处理 DP 的上报和下发。

DP 点支持布尔型(bool)、数值型(value)、字符串型(string)、枚举型(enum)、故障型(bitmap)，RAW 型数据，像定义 C 变量一样简单。其中布尔型(bool)、数值型(value)、字符串型(string)、枚举型(enum)、故障型(bitmap)又被称为 obj 型。使用 DP 点的时候应注意：

目前建议每个产品最多创建 35 个 dp，复杂功能请用 RAW 型数据实现;
obj 型 DP 上报的时候，会对上报的数值进行过滤，相同则不予上报；
如果想上报相同的 obj 型 DP，可以通过带 force 的接口上报，或者将 DP 点定义为统计类型(stat)

DP通道

DP下发和上报支持蓝牙、局域网和涂鸦MQTT三个通道，三个通道同时处理会造成DP处理逻辑复杂化，并造成流量、功耗的增加，因此DP处理的通道存在一定的逻辑策略。

通道	策略
`MQTT`	上报：当`MQTT`通道在线的时候，永远会通过`MQTT`上报下发：当`MQTT`通道在线，且`LAN`不在线，会通过`MQTT`通道下发；`LAN`在线，不会通过`MQTT`通道下发
`LAN`	上报：当`LAN`通道在线的时候，永远会通过`LAN`上报下发：当`LAN`通道在线，只会通过`LAN`通道下发
`BLE`	上报：仅当`MQTT`和`LAN`都不在线的情况，会通过`BLE`上报下发：仅当`MQTT`和`LAN`都不在线的情况，会通过`BLE`下发

DP下发

初始化DP回调

TuyaOS 在初始化的时候，会需要开发者提供 TY_IOT_CBS_S，其中包括三个回调函数，用于处理 TuyaOS 里接受到的DP相关的命令，具体用途如下。开发者根据自己的实际功能需要，实现相应的回调，并在设备初始化的时候注册到 TuyaOS 。

回调名称	功能描述
`dev_obj_dp_cb`	结构化DP接受处理回调，结构化DP即DP有明确的类型定义
`dev_raw_dp_cb`	raw型DP接受处理回调，raw型DP即二进制数据流
`dev_dp_query_cb`	DP查询回调，用于查询设备实际的DP的值

DP下发处理流程

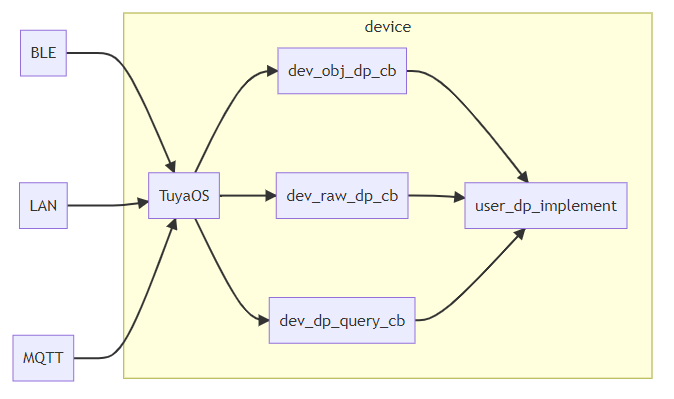

通过向设备下发 DP 点可以对设备进行控制， TuyaOS 可以支持从蓝牙、局域网、涂鸦云 MQTT 三条通道来的 DP 信息，在 TuyaOS 里对收到的 DP 校验处理，然后调用相应的回调接口，告知应用层收到相应的DP命令，交于应用层对DP命令进行处理，处理流程如下图所示。


DP上报

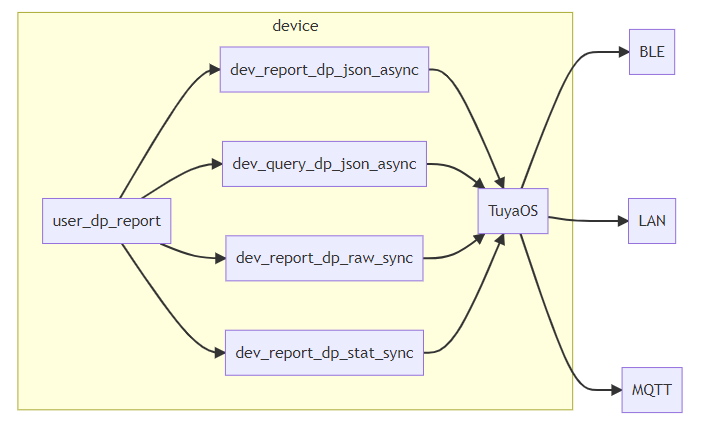

设备产生的状态、数据，以及 DP 下发操作执行结果可以上报，通过 TuyaOS 提供的 DP 上报接口，并在 TuyaOS 内部对上报的 DP 进行校验和流控，然后通过对应通道进行上报。


接口描述

上报DP

上报 DP 点，针对不同类型的DP点，行为不同：

T_OBJ_REPT：该接口会对需要上报的 DP 进行重复性校验，即如果 DP 点的值和上次上报的值一样，不会进行上报。该接口会对上报的数据进行缓存。此接口上报是异步上报，即上报发起即返回，不关心上报的结果。
T_RAW_REPT：该接口不会对需要上报的 DP 进行重复性校验，即如果 DP 点的值和上次上报的值一样，也依然会进行上报。该接口不会对上报的数据进行缓存，因为数据量一般会比较大。此接口上报是同步上报，即上报成功或者超时时间到了之后才会进行返回。
T_STAT_REPT：该接口不会对需要上报的 DP 进行重复性校验，即如果 DP 点的值和上次上报的值一样，也依然会进行上报。该接口会对上报的数据进行缓存，但仅缓存最后一次上报的结果，因此在实现统计类型的DP上报的时候，需要考虑上报失败的时候缓存数据。此接口上报是同步上报，即上报成功或者超时时间到了之后才会进行返回。

如果是查询上报，即通过dev_dp_query_cb产生的上报行为，需要将is_query设置为TRUE。

OPERATE_RET ty_dp_report(IN CONST DP_REPT_TYPE_E dp_rept_type, IN VOID_T* dp_rept, IN CONST BOOL_T is_query);

ty_dp_report

OPERATE_RET ty_dp_report(IN CONST DP_REPT_TYPE_E dp_rept_type, IN VOID_T *dp_rept)

Report dp data

使用示例

// 上报 OBJ 型 DP
OPERATE_RET dev_report_dp_json_async(IN CONST CHAR_T *dev_id, IN CONST TY_OBJ_DP_S *dp_data, IN CONST UINT_T cnt)
{
    TY_OBJ_DP_REPT_S obj_dp = {{(CHAR_T *)dev_id, (TY_OBJ_DP_S *)dp_data, cnt}, FALSE};
    return ty_dp_report(T_OBJ_REPT, (VOID_T*)&obj_dp, FALSE);
}

// 强制上报 OBJ 型 DP
OPERATE_RET dev_report_dp_json_async_force(IN CONST CHAR_T *dev_id, IN CONST TY_OBJ_DP_S *dp_data, IN CONST UINT_T cnt)
{
    TY_OBJ_DP_REPT_S obj_dp = {{(CHAR_T *)dev_id, (TY_OBJ_DP_S *)dp_data, cnt}, TRUE};
    return ty_dp_report(T_OBJ_REPT, (VOID_T*)&obj_dp, FALSE);
}

// OBJ 类型的 DP 上报
OPERATE_RET sample_objdp_test()
{
    OPERATE_RET rt = OPRT_OK;
    INT_T dp_idx = 0;

    TY_OBJ_DP_S *dp_arr = (TY_OBJ_DP_S *)Malloc(2*SIZEOF(TY_OBJ_DP_S));
    if(NULL == dp_arr) {
        PR_ERR("malloc failed");
        return OPRT_MALLOC_FAILED;
    }

    memset(dp_arr, 0, dp_cnt*SIZEOF(TY_OBJ_DP_S));

    dp_arr[dp_idx].dpid = 1;
    dp_arr[dp_idx].type = PROP_BOOL;
    dp_arr[dp_idx].time_stamp = 0;
    dp_arr[dp_idx].value.dp_bool = TRUE;
    dp_idx ++;

    dp_arr[dp_idx].dpid = get_channel_cddpid(ch_idx);
    dp_arr[dp_idx].type = PROP_VALUE;
    dp_arr[dp_idx].time_stamp = 0;
    dp_arr[dp_idx].value.dp_value = 0;
    dp_idx ++;

    // 一次上报两个DP
    TUYA_CALL_ERR_LOG(dev_report_dp_json_async(get_gw_cntl()->gw_if.id, dp_arr, 2));

    // 再次上报（上报不成功，因为没有变化）
    TUYA_CALL_ERR_LOG(dev_report_dp_json_async(get_gw_cntl()->gw_if.id, dp_arr, 2));

    // 强制上报（可以上报成功）
    TUYA_CALL_ERR_LOG(dev_report_dp_json_async_force(get_gw_cntl()->gw_if.id, dp_arr, 2));
    Free(dp_arr);
    dp_arr = NULL;

    return rt;
}

// 上报 RAW 型 DP
OPERATE_RET dev_report_dp_raw_sync(IN CONST CHAR_T *dev_id, IN CONST BYTE_T dpid,
                                          IN CONST BYTE_T *data, IN CONST UINT_T len,
                                          IN CONST UINT_T timeout)
{
    TY_RAW_DP_REPT_S obj_dp = {(CHAR_T *)dev_id, dpid, (BYTE_T *)data, len, NULL, timeout};
    return ty_dp_report(T_RAW_REPT, (VOID_T*)&obj_dp, FALSE);
}

// RAW 类型的 DP 上报
void sample_rawdp_test(void)
{
    OPERATE_RET rt = OPRT_OK;
    CHAR_T tmp_buf[1024] = {0x0};

    // 上报成功
    TUYA_CALL_ERR_LOG(dev_report_dp_raw_sync(NULL, 1, tmp_buf, BUFFER_LEN, 3));

    // 上报成功，不会检测重复，总是上报
    TUYA_CALL_ERR_LOG(dev_report_dp_raw_sync(NULL, 1, tmp_buf, BUFFER_LEN, 3));

    return rt;
}

// 上报 STAT 型 DP
OPERATE_RET dev_report_dp_stat_sync(IN CONST CHAR_T *dev_id, IN CONST TY_OBJ_DP_S *dp_data, IN CONST UINT_T cnt, IN CONST UINT_T timeout)
{
    TY_STAT_DP_REPT_S obj_dp = {{(CHAR_T *)dev_id, (TY_OBJ_DP_S *)dp_data, cnt}, timeout};
    return ty_dp_report(T_STAT_REPT, (VOID_T*)&obj_dp, FALSE);
}

// STAT 类型的 DP 上报
void sample_statdp_test(void)
{
    OPERATE_RET rt = OPRT_OK;
    INT_T dp_idx = 0;

    TY_OBJ_DP_S *dp_arr = (TY_OBJ_DP_S *)Malloc(2*SIZEOF(TY_OBJ_DP_S));
    if(NULL == dp_arr) {
        PR_ERR("malloc failed");
        return OPRT_MALLOC_FAILED;
    }

    memset(dp_arr, 0, dp_cnt*SIZEOF(TY_OBJ_DP_S));

    dp_arr[dp_idx].dpid = 1;
    dp_arr[dp_idx].type = PROP_BOOL;
    dp_arr[dp_idx].time_stamp = 0;
    dp_arr[dp_idx].value.dp_bool = TRUE;
    dp_idx ++;

    dp_arr[dp_idx].dpid = 2;
    dp_arr[dp_idx].type = PROP_VALUE;
    dp_arr[dp_idx].time_stamp = 0;
    dp_arr[dp_idx].value.dp_value = 0;
    dp_idx ++;

    // 一次上报两个DP
    TUYA_CALL_ERR_LOG(dev_report_dp_stat_sync(get_gw_cntl()->gw_if.id, dp_arr, 2, 3, NULL));

    // 上报成功，不会检测重复，总是上报
    TUYA_CALL_ERR_LOG(dev_report_dp_stat_sync(get_gw_cntl()->gw_if.id, dp_arr, 2, 3, NULL));
    return rt;
}

// 接收 OBJ DP 处理回调 dev_obj_dp_cb
VOID test_DEV_OBJ_DP_CMD_CB(IN CONST TY_RECV_OBJ_DP_S *dp)
{
    PR_DEBUG("SOC Rev DP Obj Cmd t1:%d t2:%d CNT:%u", dp->cmd_tp, dp->dtt_tp, dp->dps_cnt);

    // TBD...
    // 开发者可以在这里实现真实的 DP 对应功能的操作

    // 默认实现是简单的把收到的DP上报上去，认为处理全部成功
    OPERATE_RET rt = OPRT_OK;
    TUYA_CALL_ERR_LOG(dev_report_dp_json_async(dp->cid,dp->dps,dp->dps_cnt));
    return;
}

// 接收 RAW DP 处理回调 dev_raw_dp_cb
VOID test_DEV_RAW_DP_CMD_CB(IN CONST TY_RECV_RAW_DP_S *dp)
{
    PR_DEBUG("SOC Rev DP Raw Cmd t1:%d t2:%d dpid:%d len:%u", dp->cmd_tp, dp->dtt_tp, dp->dpid, dp->len);
    if(dp->cid != NULL) PR_ERR("soc not have cid.%s", dp->cid);

    // TBD...
    // 开发者可以在这里实现真实的 DP 对应功能的操作

    // 默认实现是简单的把收到的DP上报上去，认为处理全部成功
    OPERATE_RET rt = OPRT_OK;
    TUYA_CALL_ERR_LOG(dev_report_dp_raw_sync(dp->cid,dp->dpid,dp->data,dp->len,0));
    return;
}

// DP 查询上报，查询上报会附带一个"query"字段，云端会根据此字段进行过滤处理，避免影响真实上报逻辑
OPERATE_RET dev_query_dp_json_async(IN CONST CHAR_T *dev_id, IN CONST TY_OBJ_DP_S *dp_data, IN CONST UINT_T cnt)
{
    TY_OBJ_DP_REPT_S obj_dp = {{(CHAR_T *)dev_id, (TY_OBJ_DP_S *)dp_data, cnt}, FALSE};
    return ty_dp_report(T_OBJ_REPT, (VOID_T*)&obj_dp, TRUE);
}

// 接收 DP 查询回调 dev_dp_query_cb
VOID test_DEV_DP_QUERY_CMD_CB(IN CONST TY_DP_QUERY_S *dp_qry)
{
    PR_DEBUG("SOC Rev Query DP Cmd cnt:%d", dp_qry->cnt);
    if(dp->cid != NULL) {
        PR_ERR("soc not have cid.%s", dp_qry->cid);
    }

    // TBD...
    // 如果cnt==0, 查询所有DP，每个产品的DP数量不一样，按照实际实现
    OPERATE_RET rt = OPRT_OK;
    if(dp_qry->cnt == 0) {
        PR_DEBUG("soc rev all dp query");

        UINT32_T cnt = 0;
        TY_OBJ_DP_S *dp_arr = (TY_OBJ_DP_S *)Malloc(2*SIZEOF(TY_OBJ_DP_S));
        if(NULL == dp_arr) {
            PR_ERR("malloc failed");
            return OPRT_MALLOC_FAILED;
        }

        memset(dp_arr, 0, dp_cnt*SIZEOF(TY_OBJ_DP_S));

        // 获取所有的DP，组装DP数组
        // TBD...

        TUYA_CALL_ERR_LOG(dev_query_dp_json_async(dp_query->cid,dp_arr, cnt));

    }else {

        // 否则查询dp_query->dpid列表里的dp
        TY_OBJ_DP_S *dp_arr = (TY_OBJ_DP_S *)Malloc(dp_qry->cnt*SIZEOF(TY_OBJ_DP_S));
        if(NULL == dp_arr) {
            PR_ERR("malloc failed");
            return OPRT_MALLOC_FAILED;
        }

        memset(dp_arr, 0, dp_cnt*SIZEOF(TY_OBJ_DP_S));
        UINT_T index = 0;
        for(index = 0; index < dp_qry->cnt; index++) {
            PR_DEBUG("rev dp query:%d", dp_qry->dpid[index]);

            // 获取对应的DP，组装DP数组
            // TBD...
        }

        TUYA_CALL_ERR_LOG(dev_query_dp_json_async(dp_query->cid,dp_arr, dp_qry->cnt));
    }

    return rt;
}
